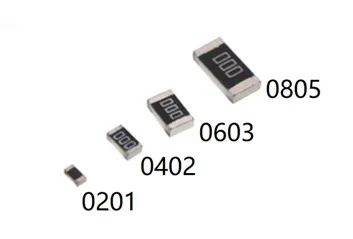

貼片電阻的封裝，有一些小封裝的電阻，由于空間太小，可能不能印刷絲印，例如0201封裝的電阻什么字都不印，如圖所示各種封裝電阻的絲印對比。

貼片電阻封裝對比

這種精密電阻印了絲印，但是并不符合數字標注法，而是兩個數字加一個字母表示。例如50B、01C，如圖所示。這種又是什么方法呢？我們來介紹下！

3 位數乘數代碼(Multiplier Code)標注法表示電阻阻值

貼片電阻阻值代碼對照表用代碼表示數字，絲印為兩個數字加一個字母的電阻，一般是精密電阻，這種精密貼片電阻是對某一個優先數進行編碼，然后通過代碼找到其代表的數值，如01C就是10K。下面是代碼，對應相對代碼，例如：10歐的電阻用代碼01X表示

查找方法：這種方法的格式是XXY，前兩位 XX 指有效數的代碼，后一位Y指10的幾次冪的代碼。前兩位數字所代表的數值大小，可以查找E-96 阻值代碼表，第三位字母表示的10的幾次冪，可以查找E-96 乘數代碼表，如表所示。

① E-96 阻值代碼表：

② E-96 乘數代碼表：

三位乘數代碼標注方法表示電阻阻值實，例如表格所示：51、18、02所代表的數值，通過查找表得到分別為：332、150、102；X、A、C的含義可以通過查找表格得到，分別為：10-1、100、102。

③ 三位乘數代碼標注方法表示電阻阻值實例：
